RAKKA 60 Atlas - HE Kit
새로운 구조

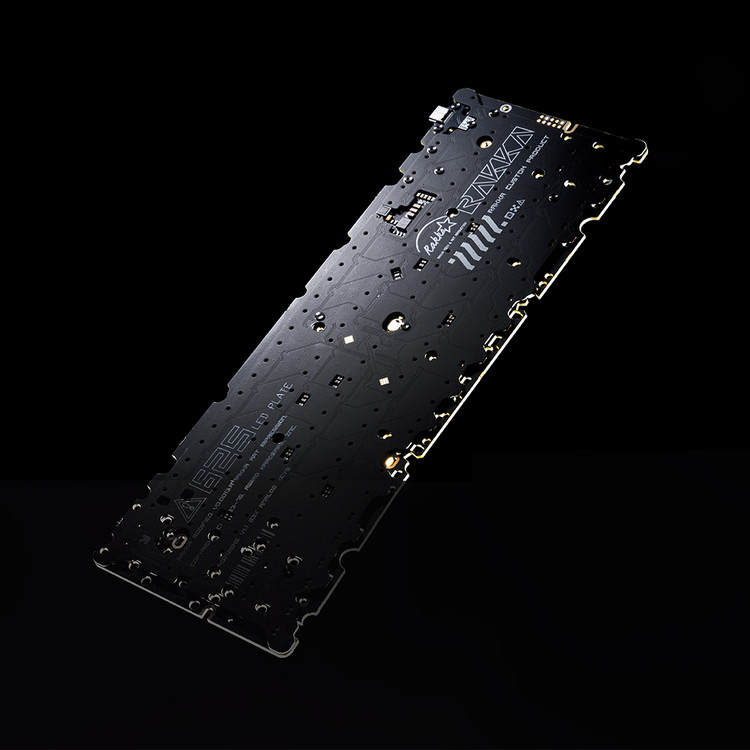

메인 PCB와 LED PCB의 분리
물리적으로 RGB LED 신호와 발열 간섭을 차단하여 안정성을 높이고 PCB의 전반적인 성능을 향상시켰습니다.
한차원 더 빠른
실제 반응 속도 - 0.14ms
반응 속도를 최우선으로.
RAKKA 60 ATLAS는 80 Edge와 동일한 솔루션을 채택했으며, 하드웨어와 소프트웨어를 극한까지 최적화해 성능을 한층 끌어올렸습니다.

밝기의 한계를 넘어
RAKKA 80 Edge 대비 30% 향상
새로운 아키텍처로 인해 RAKKA 60 ATLAS는 RGB LED의 밝기를 완전히 끌어올릴 수 있습니다.
RAKKA 80 Edge와 비교해 LED 밝기는 30% 향상되었고, 최고 밝기는 50%까지 증가했습니다.
항상 그렇듯, 밝기가 성능에 전혀 영향을 주지 않습니다.
모든 레이아웃 옵션
1. 백스페이스 스플릿
2. 일반식 /계단식 캡스락
3. ANSI / ISO 엔터
4. 좌측 쉬프트 스플릿
5. 우측 쉬프트 스플릿
6. 6.25u / 7u / 2.25u 1u 2.75u / 3u 1u 3u 스페이스바 스플릿 (기판 선택 필요)

*보강용 스테빌라이저(기본 장착) 옵션은 1,2,3,4,5 레이아웃 미지원
*보강용 스테빌라이저와 LED PCB는 옵션 6에 따라 4가지 버전으로 나뉘며, 구매 시 선택한 옵션에 맞는 버전만 제공
*무보강용 스테빌라이저 지원 보강판은 모든 레이아웃 옵션을 지원, 사용을 원할 경우 별도 준비 필요.
*하나의 PCB에서 다양한 레이아웃을 지원하기 위해 캡스락, 6.25u, 1.25u 스페이스바 스위치는 컷 핀 스위치가 필요합니다.(컷 핀 스위치 4개 기본 제공)
폭넓은 케이스 호환성
USB Type-C 포트는 분리형 도터보드를 채택했습니다.
이를 통해 더 다양한 케이스와 호환이 가능합니다.
- 표준 GH60 케이스
- Unified Daughterboard를 사용하는 사례
- O - ring 장착 케이스
*키보드 케이스 마다 PCB 모양이나 높이에 대한 추가 요구 사항이 있을 수 있으며, 모든 케이스와의 호환성을 보장할 수는 없습니다.
Mobius 스위치
제품 정보
- 타입 : 리니어
- 트레블 : 3.5mm
- 초기압 : 35g
- 소재 : 상하부 PA66 스템 POM
- 공장윤활 여부 : O
제품 특징
- 독특한 구조 : Wuque Flux 스위치 기반의, 8각 스템으로 워블 최소화와 안정적인 타건감
- RAKKA 최적화 : RAKKA Hall 센서용 자기장 최적화 → 반응 속도 향상
- 균일한 퀄리티 : 정밀 가공 + 자동 윤활 + 고급 구조 → 부드럽고 일정한 타건감
- 고휘도 RGB 디퓨저 : 팬 모양 투명 PC 디퓨저로 LED 밝기 향상
- 프리미엄 소재 : PA66 하우징 + POM 스템 → 깨끗한 소리와 쫀득한 키감

구성품
대부분의 구성 요소는 미리 조립되어 있으며 손쉽게 커스터마이징이 가능합니다.
DIY의 부담을 줄이기 위해, 핵심 부품은 공장에서 미리 조립되어 있습니다.
키캡과 케이스만 설치하면 됩니다(둘 다 별도 필요).
- 베어본 버전에서는 스위치(별도 필요)와 스텔빌라이저를 조립해야 합니다.
- PCB에 장착된 스테빌라이저를 사용하려면 직접 분해하고 다시 설치해야 합니다.(예: 일부 레이아웃을 조립할 때, 보강용 스테빌라이저가 포함되어 있음)
구성
- 메인 PCB
- LED PCB
레이아웃에 따라 4가지 옵션, 구매시 선택한 버전만 포함
조립되어 출고 - 보강용 스테빌라이저용 보강판
레이아웃에 따른 4가지 옵션, 구매시 선택한 버전만 포함
조립되어 출고 - 보강용 스테빌라이저
조립되어 출고 - Mobius 스위치 킷
스위치 포함 버전에만 구성, 레이아웃에 따라 수량이 다름.
조립되어 출고 - 기보강 흡음재
조립되어 출고 - LED PCB 흡음재(메인 PCB와 LED PCB 사이에 위치)
조립되어 출고 - 보강판(무보강용 스테빌라이저용)
- USB Type-C 도터보드
조립되어 출고 - C to A 케이블
- 2 in 1 툴(키캡 풀러, 드라이버)
- 스위치 풀러
- 컷 핀 스위치 * 4
주의사항
장치 인식이 되지 않는 경우
1. 도터보드 케이블 연결 상태 확인
내부 JST 핀이 휘어 있거나, 도터보드·기판 연결부 핀이 손상되지 않았는지 확인해 주세요.
2. 케이블 및 USB 포트 확인
본 제품은 고성능 + RGB를 겸한 제품으로 일반 제품보다 전압 요구량이 높습니다.
인식이 정상적으로 되지 않을 경우, USB 포트 위치를 변경하거나 2M 이하 권장 케이블로 교체해 주세요.
3. 입력에 문제가 있는 경우
3-1. 기판 초기화 후 업데이트
웹 드라이버 접속 - 설정 탭 - "키보드 설정 초기화" 진행 후 "펌웨어 적용" 클릭
3-2. 스위치 자동 보정 실행
3-3. RT 입력 지점 확인
내장 데드존이 0으로 설정된 제품으로 입력 지점이 너무 낮게 설정되면
작은 진동에도 입력이 감지되어 오타가 발생할 수 있습니다.
* 부실 포장 상태로 입고되어 운송 중 파손 가능성이 있는 경우, 별도 안내 없이 반송됩니다.
무상 A/S
제품 구매 확정 전 또는 수령 후 7일 내 발생한 초기 불량은 교환 처리됩니다.
유상 A/S
1. 수령일 기준 7일 이후에는 유상 처리되며, 파츠별 비용이 상이할 수 있습니다.
2. 왕복 배송비가 발생합니다.
3. 유상 A/S 불가 사례
- 정전기 등으로 수리 자체가 불가능한 경우
- 잘 못 된 펌웨어 오류로 입고 후에도 정상 복구가 불가한 경우
- 그 외 수리가 불가능하다고 판명된 경우
*수리 불가 판정 시에도 배송비는 별도로 청구될 수 있습니다.
