Preview 영상
Sensy - Smoke65
Seal에 이어 Sensy Studio의 두 번째 작품입니다.
전설적인 록 밴드 Deep Purple의 Smoke on the Water에서 영감을 받아 제작되었으며,
곡의 핵심적인 요소인 ‘연기’, ‘물’, ‘불’을 형상화했습니다.
일반적인 직선 위주의 디자인에서 벗어나, 곡선을 풍부하게 사용한 것이 이번 작품의 가장 큰 특징입니다.
제품 정보
- 레이아웃 : 65%
- 결합 방식 : 상판 결합
- 자경 : 9°
- 전고 : 18.5 mm(범폰 제외)
- 사이즈 : 320.1 x 124.6 x 38.4 mm
- 무게(빌드후) : 2.1 ~ 2.2kg
제품 소재 및 표면 처리
- 하우징 : 알루미늄
- 표면처리 : Anodized & E - coat
- 표면처리 : Anodized & E - coat
- 무게추 : 황동, 구리, 스테인리스 스틸
- 표면 처리 : Sandblasted - 황동, 구리 / 지문방지 코팅
- 중판 : PEI
- 가공무늬
- 뱃지 : 스테인리스 스틸 / 티타늄 / 구리
- 표면처리 : 스테인리스 스틸 - PVD / 티타늄, 구리 - 물결패턴
- 보강판 : Anodized Alu / PEI(가공무늬)
기판 및 레이아웃
Vial 지원
Solder
Hotswap
디자인

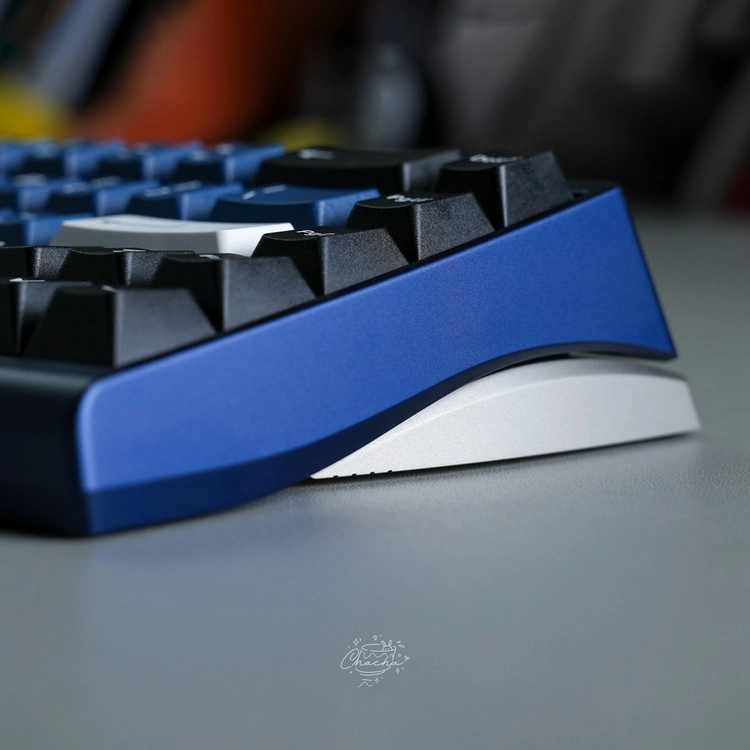

전면은 초기 인체공학 키보드에서 영감을 받아 비대칭 곡선 디자인을 적용했습니다.
비대칭 65%으로 무게중심을 중앙(F/J 키)으로 이동시켜, 전면 베젤을 넓히지 않고도 곡면을 통해 인체공학적 형태를 구현했습니다.
(전반적인 디자인 역시 이동된 무게중심을 기준으로 설계되었습니다.)
3중 구조의 스크류리스 외형 설계로 전고는 20mm 이하(전고 18.5mm, 인체공학 경사 저점 13.5mm)로 유지되며, 인체공학적 곡률에 맞춘 전면 라인을 완성했습니다.
측면은 4면이 자연스럽게 이어지는 복합 곡면 구조(G3)로 설계되었습니다.
상판은 볼륨감 있는 곡면으로, 챔퍼 대신 가변 곡률면을 적용해 불규칙한 곡면 연결 문제를 해결했습니다.
구조 설계
상판 결합
프로토타입 생산 당시, 일반적으로 60 레이아웃에 사용되는 상단 3개, 하단 2개의 마운팅 포인트를 적용하였으며, 안정적인 타건감을 확인할 수 있었습니다.
또한 나사 체결 시 발생할 수 있는 비틀림 변형을 최소화하기 위해 경도 70/90a의 아이솔 가스켓을 사용했습니다.
PEI 중판
"물 위의 연기"라는 컨셉을 구현하기 위해, 투명하고 단단한 PEI 소재의 중판을 채택했습니다.
PEI는 Force Break 역할을 하며, 소재 특성 덕분에 두껍게 제작할 수 있어 내부 공간을 줄이고, 사출 시 보다 균일하게 채워지도록 설계되었습니다.

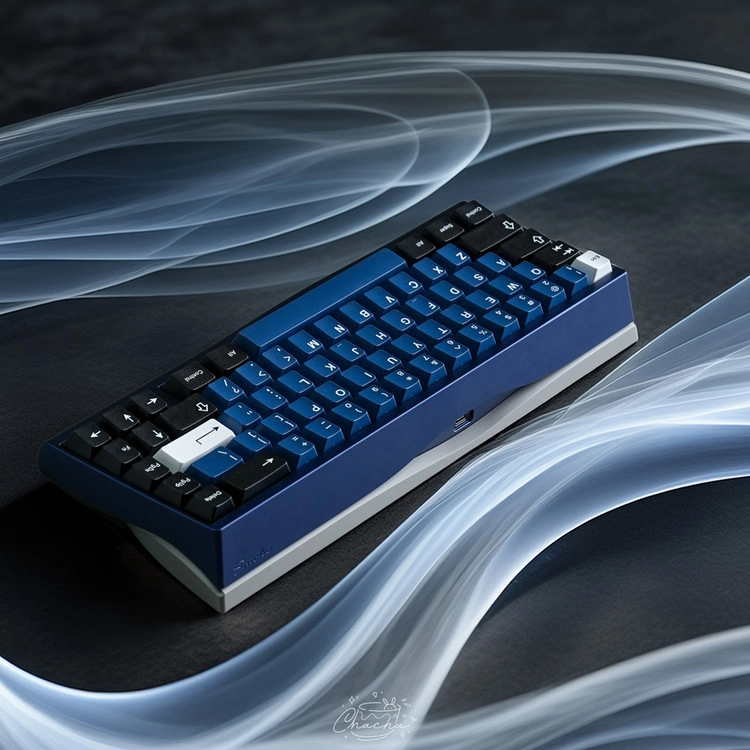

제품 사진
색상 옵션
무게추 : 황동 - 구리 - 스테인리스 스틸 순
Anodized Black
Anodized Blue
Anodized Brown
Anodized Green
Anodized Purple
Anodized Red
Anodized Silver
Coated Wihte
무게추
황동(Brass)
구리(Cu)
스테인리스 스틸(SS)

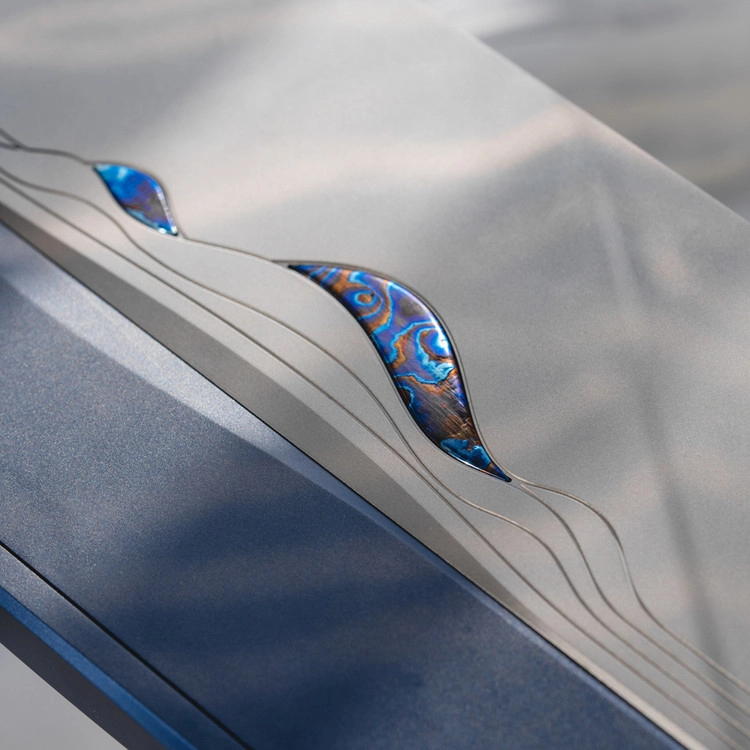

뱃지
구리(Cu)
물결패턴
티타늄(Ti)
물결 패턴
스테인리스 스틸(SS)
PVD
