25.07.03 리뉴얼 개선점
PC 소재로 적용으로 피치 상승
용두의 길이 축소 및 발톱 R값 적용으로 특정 환경에서 기판에 닿는 현상을 해결
걸쇠 형태 변경으로 철심과 하우징 간 유격 최소화
용두와 철심 과의 유격 최소화
금형 정밀도를 높여 사출 퀄리티 상승

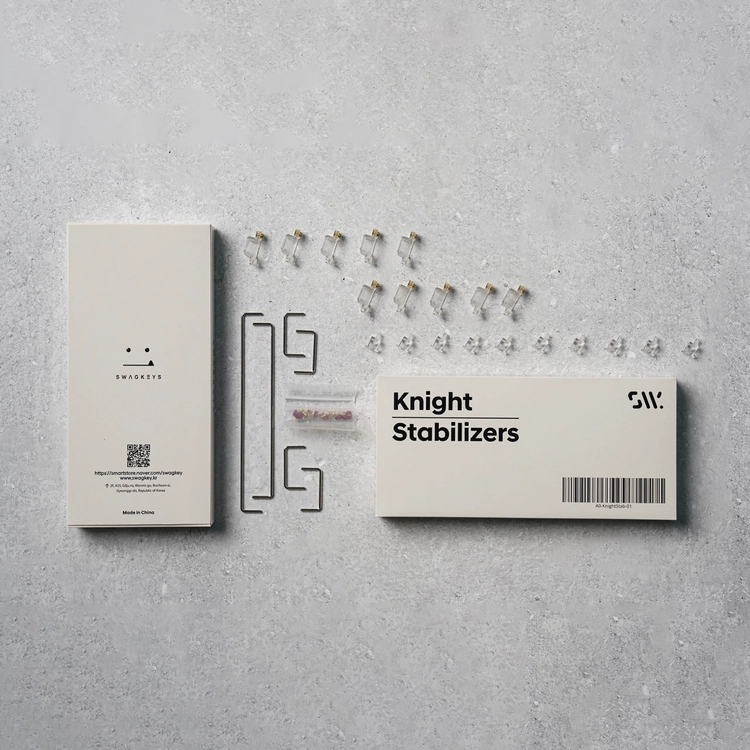

구성품
용두 *10
하우징 * 10
2u 철심 * 4
6.25u 철심 * 1
7u 철심 * 1
와셔 * 10
볼트 * 10
재질 : PC, 실리콘 이중사출
※ 퍼마텍스 사용 시, 실리콘 변형이 발생하므로 크라이톡스 205g0 사용을 권장드립니다.
철심 : 실버코팅, 이바리 제거
※윤활 가이드
아래 윤활 가이드와 동영상을 참고하시어
별도 윤활 후 사용을 적극 권장드립니다.

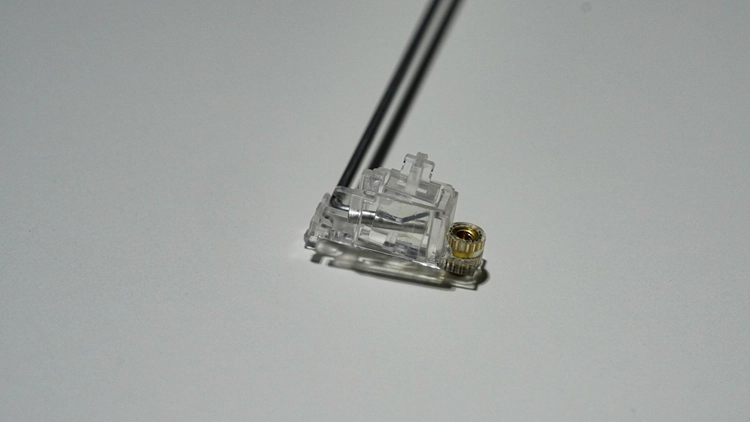

① 용두의 철심이 들어가는 공간과 하우징 벽면에 윤활제를 골고루 가급적 얇게 바릅니다.
② 철심 양끝의 ㄱ자 부분과 용두, 하우징이 맞닿는 부분에 윤활제를 넉넉하게 발라줍니다.

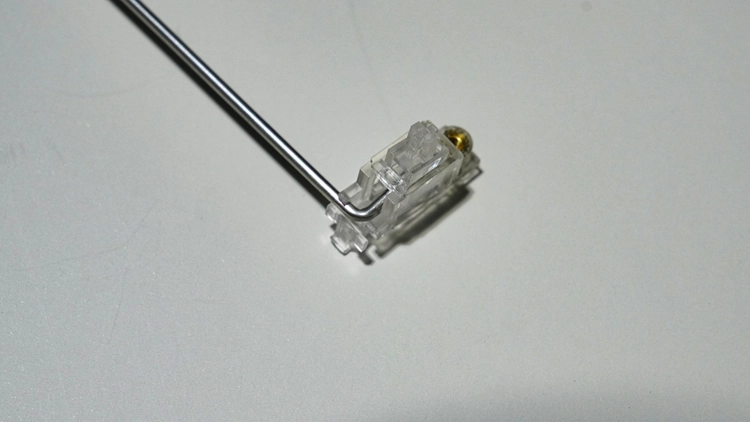

③ 용두와 하우징을 조립하고, 철심을 조립합니다.

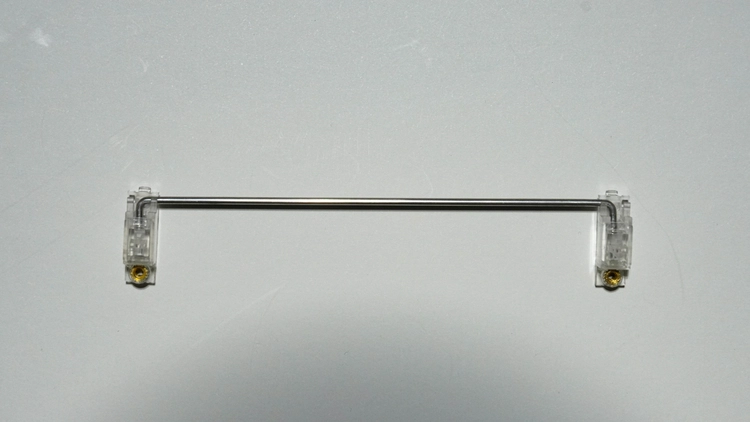

실버 코팅된
나이트 스테빌라이저 철심을 만나보세요.
실버 유광 색상으로 코팅을 덧입혔습니다.
코팅을 함과 동시에 강성을 높이고, 끝부분 이바리 처리까지.
더 보기 좋은 형태의 철심을 만들어 내었습니다.
제품 구성

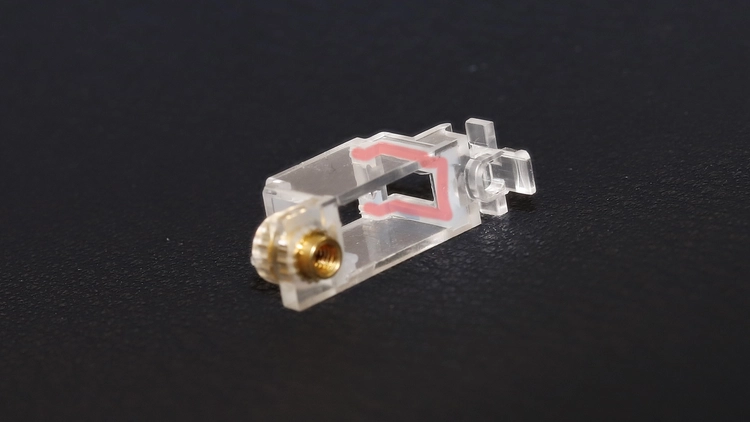

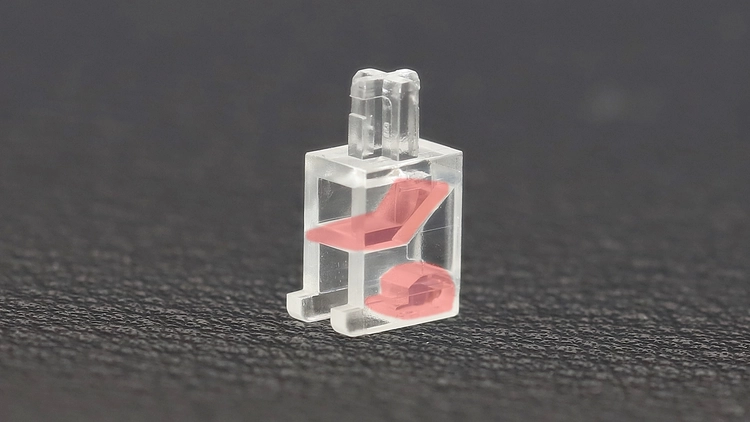

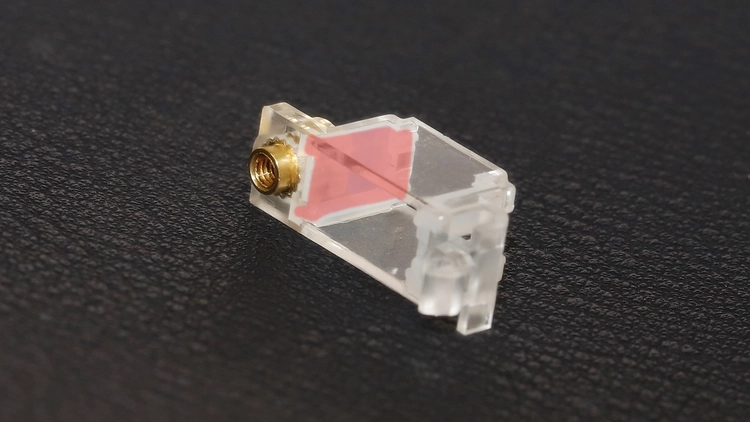

"아래 이미지는 실리콘 이중사출 예시를 돕기 위한 이미지로, 실제 출고 제품과 상이할 수 있습니다."
※ 클리어 컬러 기준, 실제 제품은 투명 사출되어 있습니다.
